गैर-मानक मोटर रोटरों के लिए स्वचालित चुंबक प्रविष्टि मशीन के विस्तृत विनिर्देश
| 参数项 | 规格 |
|---|---|
| 工艺流程 | 转子自动点 AB 胶 → 插磁钢 → 压合 |
| उत्पाद अनुप्रयोग | 异型转子 · AB 胶水 · 磁钢片 |
| 行业应用 | 新能源电机 · 汽车电机 · 马达 |
| 工作效率 | 800–1800 PCS/H |
| 设备节拍 | 2–4.5 s/PCS（由 800–1800 PCS/H 换算）※ |
| 操作人员 | 1 人 |
| 换型时间 | ≤30 min※ |
| 控制方式 | PLC + HMI（可接 MES 系统）✔ 通用配置 |
| 电源 | 三相 AC 380V / 50Hz✔ 通用配置 |
| 定制流程 | 需求沟通 → 方案设计 → 设备交付 → 现场调试 |
Detailed parameters of special-shaped rotor magnet inserting machine
| Parameter | Specification |
|---|---|
| Process | Auto AB dispensing → magnet insertion → pressing |
| Applications | Special-shaped rotors · AB glue · magnet pieces |
| Industries | NEV motors · automotive motors · general motors |
| Output | 800–1800 PCS/H |
| Cycle time | 2–4.5 s/PCS (converted from 800–1800 PCS/H)※ |
| Operators | 1 |
| Changeover time | ≤30 min※ |
| Control | PLC + HMI (MES-ready)✔ Standard |
| Power supply | 3-Phase AC 380V / 50Hz✔ Standard |
| Customization flow | Requirement → Design → Delivery → On-site commissioning |
उत्पाद अवलोकन:

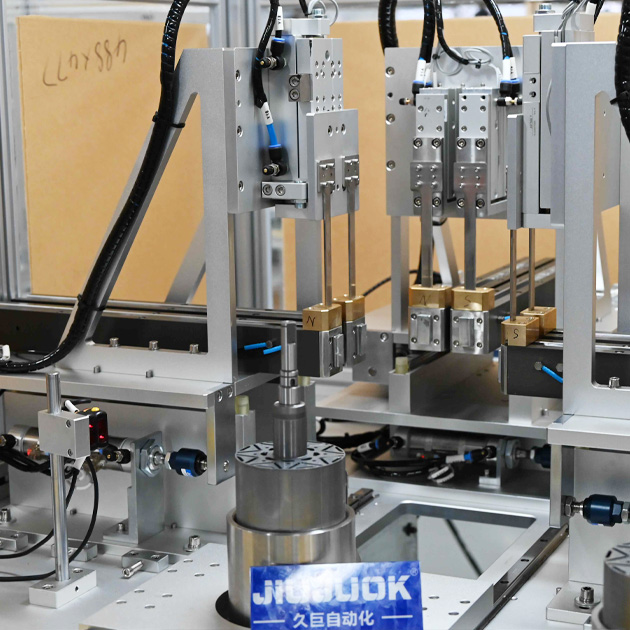

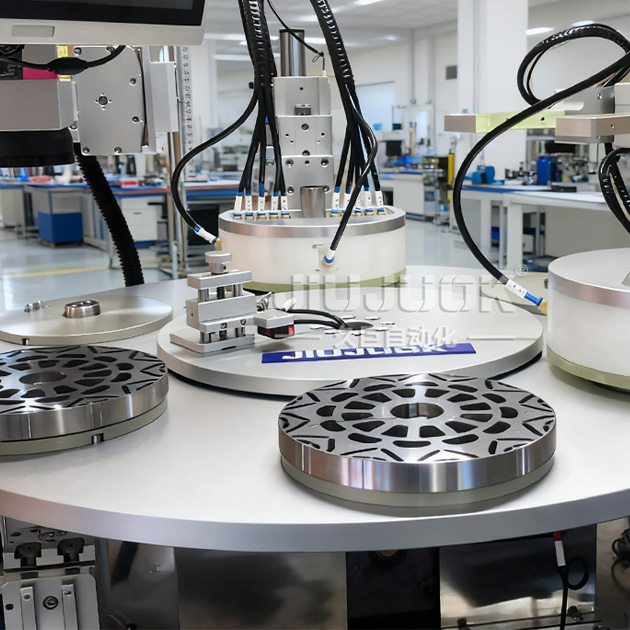

यह प्रणाली विभिन्न आकारों और आकृतियों के रोटरों में चुंबकीय प्लेटों के सम्मिलन और संयोजन को स्वचालित करती है, जिसमें रोटर पर चिपकने वाले पदार्थ का अनुप्रयोग, स्वचालित रोटर स्थिति निर्धारण, स्वचालित चुंबकीय प्लेट सम्मिलन, स्वचालित निरीक्षण और स्वचालित अनलोडिंग जैसे कार्य शामिल हैं। यह संचालित करने में सरल और अत्यधिक बहुमुखी है, जिससे इसे असेंबली लाइनों पर बैच उत्पादन में व्यापक रूप से उपयोग किया जाता है।
सामान्य प्रश्न
चयन, प्रक्रिया और डिलीवरी से जुड़े सामान्य प्रश्न। अधिक जानकारी के लिए सीधे हमसे संपर्क करें।
Q1. विशेष आकार के रोटर में हर मैग्नेट का सही स्थान कैसे सुनिश्चित होता है?
रोटर पहले स्वतः पोज़िशन लेता है, फिर AB गोंद लगाया जाता है, तंत्र मैग्नेट डालकर दबाता है; संदर्भ फिक्स्चर से आता है और विशेष आकृति आपके रोटर ड्रॉइंग के अनुसार बनाई जाती है। अलग-अलग आकार के मैग्नेट एक ही प्रोग्राम में खंडों में संभाले जाते हैं, हर आकार के लिए अलग मशीन नहीं चाहिए।
मोटर उपकरण से जुड़े और प्रश्नQ2. उत्पादन क्षमता लगभग कितनी है?
नाममात्र 800–1800 पीस/घंटा, यानी 2–4.5 सेकंड/पीस का साइकल टाइम, जो मैग्नेट की संख्या और गोंद की क्योरिंग आवश्यकता पर निर्भर है। एक ऑपरेटर पर्याप्त है, नियंत्रण PLC + HMI है और MES से जोड़कर साइकल टाइम तथा अच्छे उत्पाद की दर दर्ज की जा सकती है।
मोटर उपकरण से जुड़े और प्रश्नQ3. क्या AB गोंद का उपयोग अनिवार्य है?
प्रक्रिया डिफ़ॉल्ट रूप से दो-घटक AB गोंद के लिए बनाई गई है, अनुपात और मात्रा ट्रायल के चरण में कैलिब्रेट होती है। यदि आपकी मौजूदा प्रक्रिया एक-घटक या अन्य गोंद का उपयोग करती है, तो डिस्पेंसिंग वाल्व और क्योरिंग तरीके की उपयुक्तता आँकनी होगी; यह बिंदु प्रस्ताव के चरण में तय होता है।
मोटर उपकरण से जुड़े और प्रश्नQ4. यह मशीन किन उद्योगों और रोटरों के लिए उपयुक्त है?
मुख्यतः नई ऊर्जा वाले ट्रैक्शन मोटर, ऑटोमोटिव मोटर और सामान्य मोटर के विशेष आकार वाले रोटरों के लिए, विशेषकर जब मैग्नेट का आकार अनियमित और स्थिति असममित हो। यदि आपका रोटर गोल और मानक है तथा पोल की स्थिति नियमित है, तो सामान्य मैग्नेट इंसर्शन मशीन पर्याप्त है और विशेष मॉडल की ज़रूरत नहीं।
मोटर उपकरण से जुड़े और प्रश्नQ5. अलग-अलग आकार के मैग्नेट के लिए अलग मशीन सेट करनी पड़ेगी?
नहीं। अलग आकार के मैग्नेट एक ही प्रोग्राम में खंडों में संभाले जाते हैं और स्थान के अनुसार क्रम से डाले जाते हैं; उत्पाद बदलने पर फिक्स्चर बदलकर संबंधित प्रोग्राम बुलाया जाता है। अतिरिक्त फिक्स्चर की ज़रूरत केवल तब होती है जब आकार का अंतर इतना अधिक हो कि एक फिक्स्चर से काम न चले।
